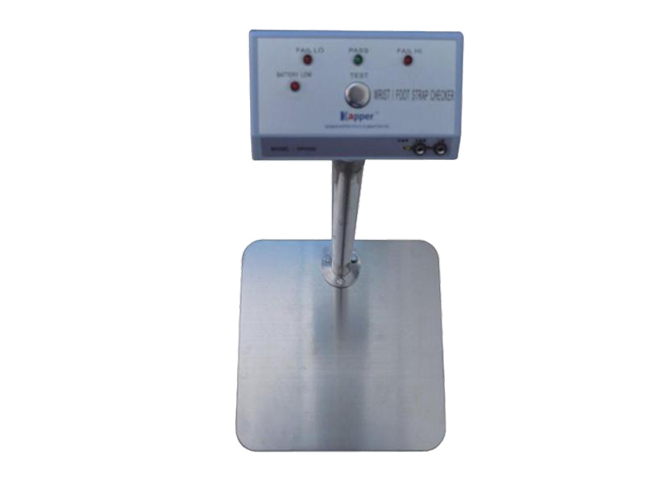

KP0033單腳人體綜合測試儀
型號：KP0033
應用領域
產品概述
KP0033單腳人體綜合測試儀是卡帕爾公司研制生產為測量人體綜合電阻（手腕帶和鞋的電阻）而設計的用直觀發光二極管顯示的裝置。
KP0033單腳人體綜合測試儀是測試手腕帶和防靜電鞋的理想先擇，常放在防靜電車間門口，當工人進入車間前檢測工人的綜合電阻、防靜電鞋、手腕帶是否達到防靜電要求。本儀器能對人體綜合電阻大于109Ω和小于105Ω時，進行檢測與報警，測試儀配制了750KΩ-10MΩ電路（用于測試手腕帶）和750KΩ-100MΩ電路（用于測試防靜電鞋）。
KP0033單腳人體綜合測試儀廣泛應用于電子、芯片、彈藥、石油、化工、紡織、造紙、橡膠、印刷、計算機等行業的科研實驗室、生產車間和倉庫等重點靜電防護區的進入管理。
產品特點
* 安裝、操作簡單。
* 欠電指示。
* 綜合電阻超高和過低時具有報警功能。
* 快速測試ESD裝備，一次完成ESD檢測。
技術參數
工作電壓 | DC 9V/15V |
儀器尺寸 | 96mm(L)*166mm(W)*40mm(H) |
踏板尺寸 | 400mm(L)*300mm(W)*20mm(H) |
精 確 度 | ±10% |
重 量 | 約6kg |
工作溫度 | 0℃-50℃ |
工作濕度 | 0%-90%RH |
活動支架調整距離 | 830-1430mm |
測試結果
鞋設定值 | 750KΩ-100MΩ | |
手腕帶設定值 | 750KΩ-10MΩ | |
鞋 | ≤740KΩ | 紅燈（Fail Lo） |
750KΩ | 綠燈（Pass） | |
100MΩ | 綠燈（Pass） | |
≥110MΩ | 紅燈（Fail Hi） | |
手腕帶 | ≤740KΩ | 紅燈（Fail Lo） |
750KΩ | 綠燈（Pass） | |
10.5MΩ | 綠燈（Pass） | |
≥11.5MΩ | 紅燈（Fail Hi） | |
